針刺機

針刺機：

 ✤ 用途特點：新型鋼件結構，活動梁采用鋁合金製成，針床梁、主軸都經調質、回火做定性處理，剝毛板、針床梁用蝸輪箱升降，方便調節刺針深度，針板為氣壓控製，電腦數控布針，進出輥、剝棉板和托棉板鍍鉻，連杆采用球墨鑄鐵加工成型。導向軸用45#鋼鍛打，經車麽熱處理精加工。

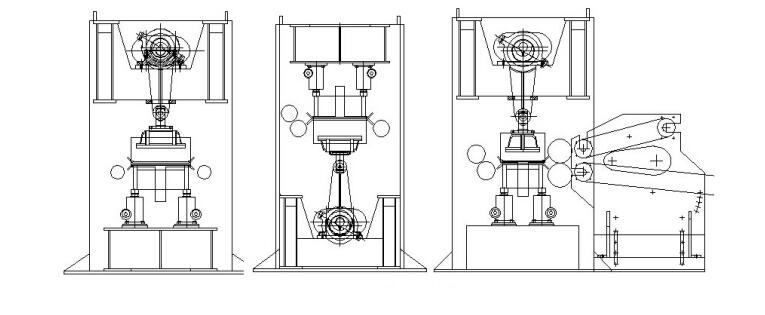

（上圖為結構示意圖，不完全與實際設備相同）

 ✤ 工作原理：電機通過主軸、偏心機構、導杆等帶動針板梁作上下往複運動；通過刺針對纖維網進行反複穿刺，來加固棉網。

 ✤ 技術參數：

工作寬度：2000-7000mm

設計頻率：約450次/分

設計動程：60mm

設計線速：0-12m/min

植針密度：約3500-4500枚/米

總功率：19.7-32.5KW

主電機功率：11/18.5/22/30KW

進、出料電機功率：2.2KW、2.2KW

底針梁升降電機功率:1.5KW

剝網板升降電機功率：1.5KW

 ✤機構特點：

（1）喂入部分過度簾速度與針刺機同步，傳動由預刺機入料輥帶動。

（2）進料輥帶導網裝置，導網片間距45mm 左右。

（3）針板雜亂布針，電腦打孔，環氧板鍍PU植針板，備用板一付，托網板、剝網板拋光鍍鉻。

（4）整機機架采用優質鋼板焊接而成，並經消除應力處理，外形結構美觀，頂部帶吊裝耳環或留孔，底部減振墊消振。

✤安全防護：

（1）電器部分設有過載保護、過電流保護、短路保護、緊急停車按鈕。

（2）底針梁升降、剝網板升降均有開關保護，所有傳動部位均有保護罩保護。

（3）必要部位設有警告標記。
